AMD11 - Rivelatore di Raggi Cosmici a GMT con Data Logger

Introduzione

Il rivelatore AMD11 è nato nel 2018 come alternativa al più noto AMD5 che usa GMT di dimensioni inferiori. AMD11 è infatti un rivelatore di muoni funzionante con 2 tubi Geiger-Müller tipo SI22G. Questo strumento segue le caratteristiche del primo prototipo AMD6, il quale utilizzava dei GMT SBM19. AMD11 rispetto a quest'ultimo utilizza comunque una finestra di coincidenza molto ristretta che permette una misura più accurata dei soli muoni.

Descrizione

Il rivelatore è stato ospitato per circa due anni dal Centro dell’Aeronautica Militare di Montagna (CAMM) di Sestola, sul Monte Cimone a 2100 metri di quota (vedi newsletter 17) e i dati raccolti sono ancora in fase di analisi.

Caratteristiche:

AMD10, utilizzando sensori di maggiori dimensioni rispetto ad AMD5, è adatto per misure particolari o 'in diminuzione' (e.g. nel sottosuolo).

Rivelazione a 2 GMT (SI22G) con circuito di coincidenza
Finestra di coincidenza 1: t=35 ms
Finestra di coincidenza 2: t=190 µs
Finestra di coincidenza disattivabile
Collegamento via USB con software dedicato per ambienti Windows®
Misure di flusso dei raggi cosmici
Misure di radioattività
Collegamento audio per attività didattiche e utilizzo senza pc
Invio dati in rete internet e adesione al progetto ADA sui raggi cosmici.
Alimentazione da rete elettrica 220V
Datalogger indipendente Arduino-1 (R3 clone) : uscita TTL a 3 canali, 2GMT+coincidenza per registrazione dati su scheda SD

Tecnica:

Il detector è dotato di alcuni switch per la selezione di particolari impostazioni, come la disattivazione della coincidenza per fare misure di radioattività o dosimetria.

AMD11 in funzione

Essendo equipaggiato con registratore di dati, il rivelatore AMD11 è utilizzabile anche per attività outdoor, oppure in situazioni dove non è disponibile un computer per la registrazione dei dati.

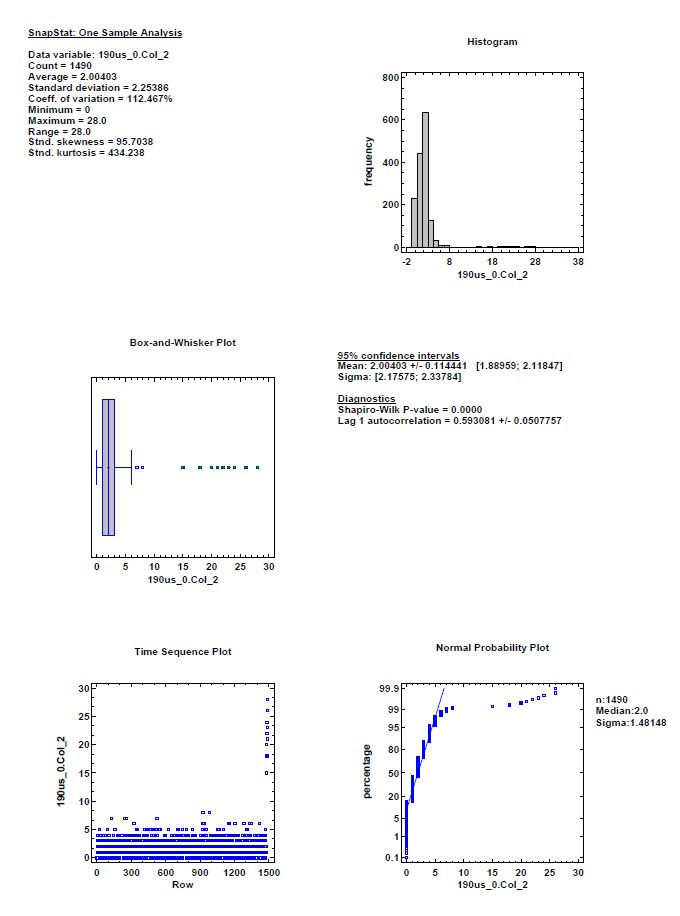

Statistica del primissimo test

Nel grafico seguente viene riportata la statistica del primo test, con la finestra di acquisizione più fine.

AMD11 è attualmente ospitato dalla scuola Hamrahlíð di Reykjavic in Islanda.

To the top

Detector AMD10

AMD10 collegato a un data-logger
